Чертежи для CanSat-спутника

Креслення та Схеми
730 переглядів
21.08.2017
1760×2487326 КБ
Халди _ 17182517.31027.1719.00СБ.jpg
2487×1760294 КБ
Утеплитель (дно) _ 17182517.31027.1719.005.jpg
2487×1760291 КБ
Утеплитель (дно) _ 1718517.21027.1719.0051.jpg
7459×52802 МБ
Утеплитель (верх) _ 17182517.31027.1719.0041.jpg
2487×1760324 КБ
Утеплитель (верх) _ 17182517.31027.1719.004.jpg
2487×1760307 КБ
Утеплитель (бока) _ 17182517.31027.1719.003.jpg
1247×1760253 КБ
Перегородка _ 17182517.31027.1719.0021.jpg
1247×1760248 КБ
Перегородка _ 17182517.31027.1719.002У.jpg
1247×1760251 КБ
Перегородка _ 17182517.31027.1719.002.jpg
2487×1760353 КБ
Основой куб типа U1 Сборочный чертеж _ 171821517.31027.1719.002СБ.jpg
1247×1760377 КБ
Основной куб типа U1 _ 17182517.31027.1719.02.jpg
2487×1760375 КБ
Научный блок типа U1 Сборочный чертеж _ 17182517.30127.1719.001СБ.jpg
1247×1760362 КБ
Научный блок типа U1 _ 17182517.31027.1719.001.jpg
1247×1760228 КБ
Крышка _ 17182517.31027.1719.006.jpg
2487×1760304 КБ
Каркас _ 17182517.31027.1719.007.jpg
2487×1760402 КБ

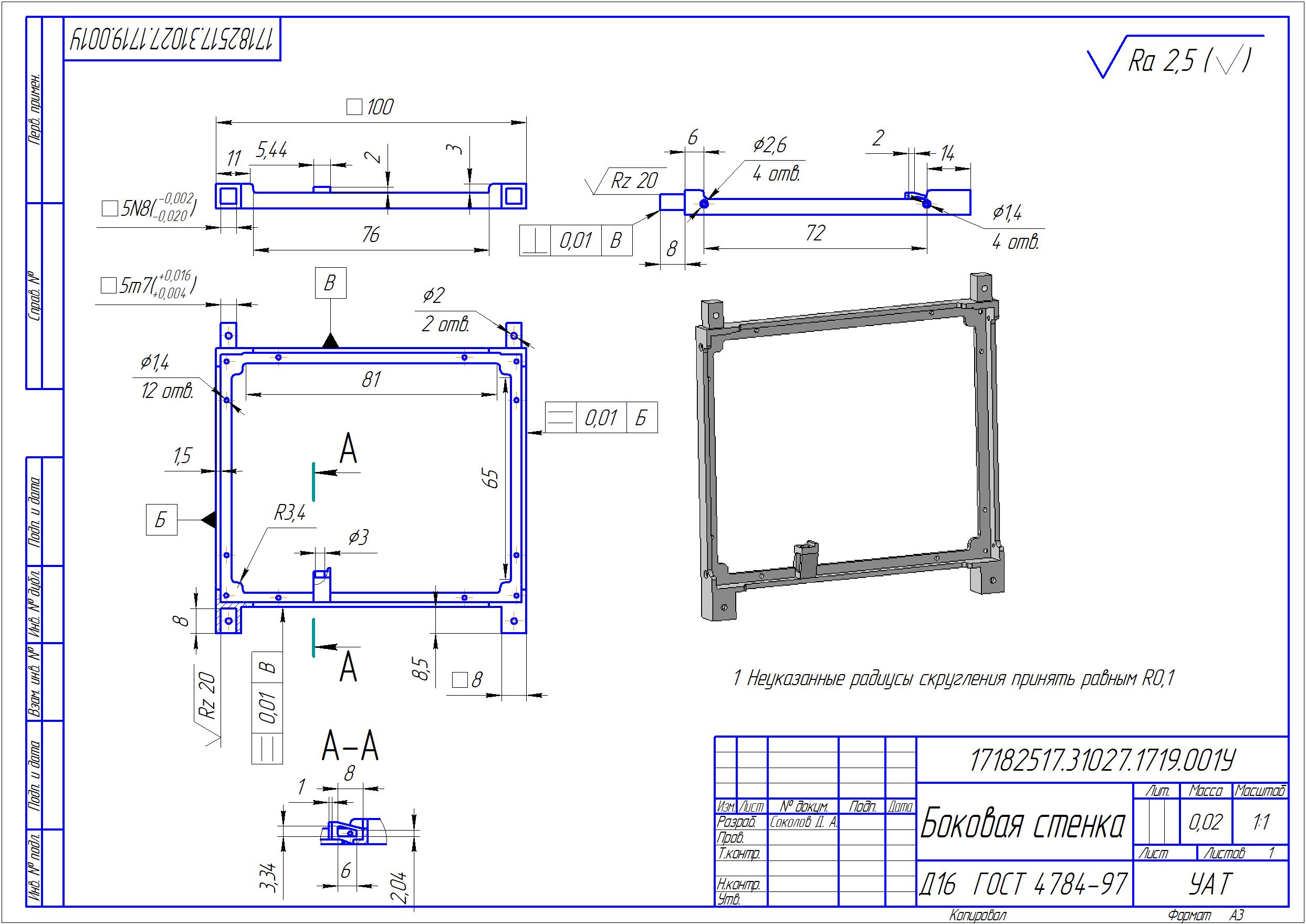

Боковая стенка _ 17182517.31027.1719.001У.jpg
2487×1760381 КБ
Боковая стенка _ 17182517.31027.1719.001.jpg
1247×1760303 КБ
Аппарат Халди _ 17182517.31027.1719.00.jpg
Полный комплект ОКД для CanSat-спутника, участвовавшего в конусе "Воздушно-инженерная школа (CanSat в России)»
